為滿足年產10000噸大米的加工需求，一個科學、高效、現代化的生產廠房設計與設備布局至關重要。本設計旨在構建一個集加工、倉儲、質檢于一體的綜合性大米加工廠，并整合先進的網絡技術服務以實現智能化管理。
一、 總體規劃與廠房設計
廠房總占地面積預計為8000-10000平方米，采用單層鋼筋混凝土框架結構，局部設置夾層用于辦公與質檢。設計遵循以下原則：
- 工藝流暢性：確保原糧到成品米的加工路線最短、最直接，避免交叉和迂回。
- 功能分區明確：嚴格劃分原糧接收清理區、礱谷碾米區、精加工與拋光區、色選與包裝區、成品倉儲區、副產品處理區以及動力與輔助區。
- 環保與安全：配備完善的除塵、降噪系統，確保工作環境符合國家標準；設計符合消防規范，通道暢通。
- 擴展性：為未來產能提升或工藝升級預留空間。
二、 核心加工工藝流程與設備布局

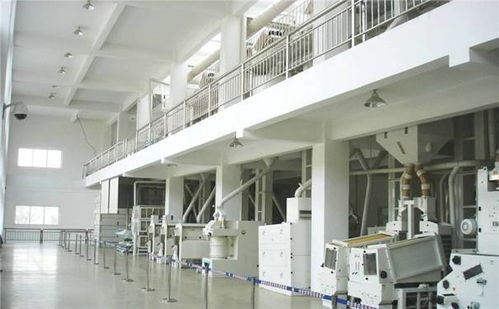

生產線采用國內先進的組合式碾米設備，布局呈直線型，流程如下：
- 原糧接收與清理工段（廠房一端）：
- 設備：卸糧坑、提升機、初清篩、振動篩、去石機、磁選器等。
- 布局：靠近廠區物流入口，方便卡車卸糧。經過初步清理的稻谷經提升機送入立筒倉或暫存?zhèn)}。
- 礱谷與碾米工段（核心區域）：
- 設備：礱谷機、谷糙分離篩、多道碾米機（砂輥、鐵輥）、提升機與輸送設備。
- 布局：設備按工藝流程順序排列，緊湊布局以減少輸送距離。礱谷后分離出的稻殼通過風網系統集中收集至副產品區。
- 精加工與拋光工段：
- 設備：白米分級篩、拋光機、長度分級機等。
- 布局：緊接碾米工段，對大米進行拋光、分級，提升產品外觀與品質。
- 色選與包裝工段（潔凈要求較高區域）：
- 設備：色選機（至少一道，推薦兩道以確保精度）、定量包裝機（5kg/10kg/25kg多種規格）、真空包裝機（可選）、碼垛機器人。
- 布局：此區域需相對封閉，保持清潔，防止二次污染。包裝后的成品通過輸送帶直接進入成品庫。
- 成品倉儲區（廠房另一端）：
- 設計：采用立體托盤式倉儲，配置叉車。庫容需滿足至少半個月的產量儲存。溫濕度控制系統確保大米保鮮。
- 動力與輔助區：
- 布局：集中布置空壓機、除塵系統主機、電控中心、變壓器間等，位于廠房側方或輔助用房內，便于維護且減少對主生產區干擾。
三、 網絡技術服務集成方案
現代大米加工廠離不開智能化管理，網絡技術服務是提升效率與品質的關鍵：
- 生產監控系統（SCADA）：在廠區關鍵設備與工藝點安裝傳感器和攝像頭，通過工業以太網將數據實時傳輸至中央控制室。操作人員可遠程監控設備運行狀態、電流、溫度、產量等參數，實現故障預警和快速響應。
- 制造執行系統（MES）：管理生產訂單、跟蹤從原糧到成品的批次信息，實現生產過程的數字化和可追溯性。精確統計耗能、產出率、出品率等關鍵績效指標。
- 企業資源計劃（ERP）集成：將生產數據與上游采購、下游銷售、庫存、財務管理系統打通，實現全業務流程一體化管理。
- 智能倉儲與物流管理：通過倉庫管理系統（WMS）和條形碼/RFID技術，實現成品米的自動化入庫、盤點、出庫，優化庫存周轉。
- 質量安全追溯平臺：為每批產品生成唯一追溯碼，消費者可通過掃碼了解該批大米從產地、加工日期、質檢報告到流通的全鏈條信息，增強品牌信任度。
- 云平臺與大數據分析：將生產數據上傳至云端，利用大數據分析優化工藝參數（如碾米壓力、拋光水量），預測設備維護周期，持續提升生產效率和產品質量穩定性。
四、 布局圖核心要點示意
一張優秀的設備布局圖應清晰展示：
- 設備定位：所有主要設備的精確平面位置與安裝基礎。
- 物料流：用箭頭清晰標示原糧、在制品、成品、副產品的流動路徑。
- 人員流：區分參觀通道與操作區域，確保安全。
- 管網綜合：示意主要的電力橋架、氣動管道、除塵風管、供水排水線路的走向。
- 控制中心：標明中央控制室、配電室的位置。
- 網絡拓?fù)?/strong>：示意主要網絡節點、交換機、數據采集點的位置，確保全廠無線/有線網絡覆蓋。
年產10000噸大米加工廠的設計，是精密機械工程與現代信息技術的深度融合。合理的物理布局確保了生產的流暢與高效，而貫穿其間的網絡神經系統則賦予了工廠智能化的大腦，為實現高品質、低成本、可追溯的現代化大米加工目標奠定了堅實基礎。
